高压工况下不锈钢法兰的选型原则与应用分析

在高压管道系统中，法兰不仅承担连接作用，更直接影响设备的密封可靠性、运行安全和后期维护成本。对于设计压力较高或介质具有腐蚀性的工况，仅关注法兰尺寸已无法满足工程要求，材料性能、压力等级、密封面形式及制造质量都应纳入选型范围。

压力等级应与设计工况匹配

高压系统选用法兰时，应首先确认设计压力、设计温度以及执行标准。

常见压力等级包括 PN10、PN16、PN25、PN40，以及 Class150、Class300、Class600、Class900、Class1500 等。不同标准下的压力等级不能简单对应，应依据 ASME、EN、GB/T 或 HG 等标准进行选型。

如果实际运行压力接近法兰允许压力上限，应充分考虑温度修正系数，而不是仅依据常温压力等级进行判断。

材质选择决定长期稳定性

高压工况对材料强度和耐腐蚀性能提出更高要求。不锈钢法兰常见材质包括：

• 304：适用于一般工业介质及普通腐蚀环境。

• 316/316L：含钼元素，耐氯离子腐蚀能力更强，适用于海洋工程、化工及制药行业。

• 321：耐高温性能较好，适用于热循环工况。

• 2205双相不锈钢：兼具较高强度和优异耐腐蚀性能，适用于高压、高盐及复杂介质环境。

实际工程中，材料选择不仅要考虑介质成分，还应结合温度变化、应力腐蚀风险及设备使用寿命综合评估。

法兰类型应符合受力特点

不同结构的法兰适用于不同压力等级。

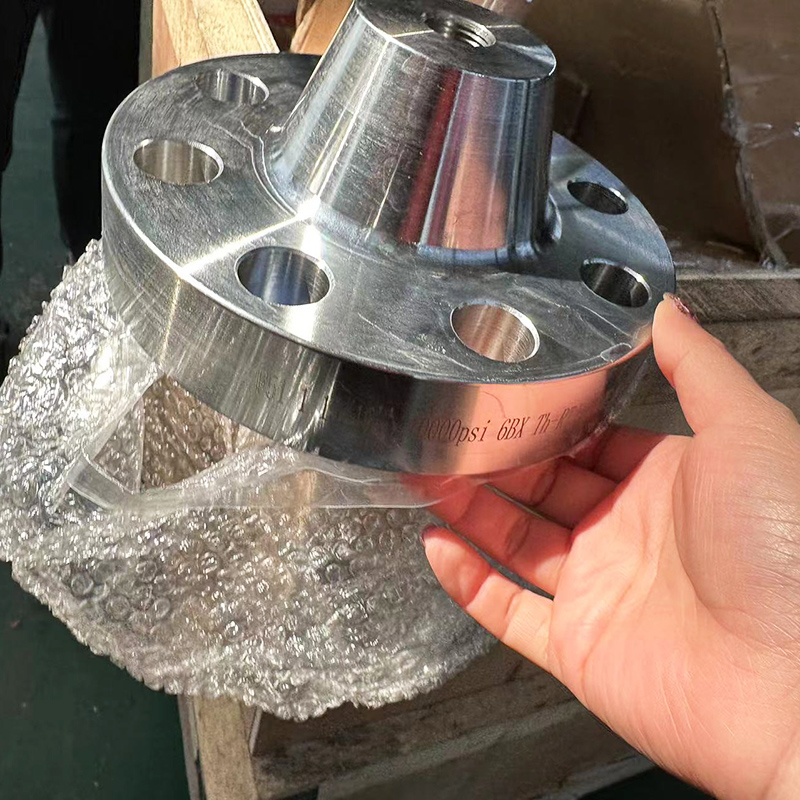

• 对焊法兰（Welding Neck Flange）能够有效分散焊缝应力，是高压管道应用最广泛的结构之一。

• 承插焊法兰（Socket Weld Flange）适用于小口径高压管道，安装方便，但通常用于较小规格。

• 整体法兰（Integral Flange）具有更高的整体强度，多用于压力容器及关键设备接口。

• 松套法兰（Lap Joint Flange）虽然安装灵活，但一般不建议用于高压主输送管线。

对于长期承受交变载荷或频繁启停的系统，应优先选择整体刚度较高的连接形式。

密封面形式直接影响密封效果

法兰泄漏多数发生在密封位置，而不是法兰本体。

高压工况常采用以下密封形式：

• RF（Raised Face）凸面密封

• RTJ（Ring Type Joint）金属环连接

• TG（Tongue and Groove）榫槽面

• Male & Female 凹凸面

其中，RTJ密封广泛应用于石油、天然气及高压输送系统，在高温高压条件下能够保持较好的密封稳定性。

密封垫片材质同样需要与法兰材料及介质性质相匹配，否则即使法兰本体满足要求，也可能出现泄漏风险。

制造质量比价格更重要

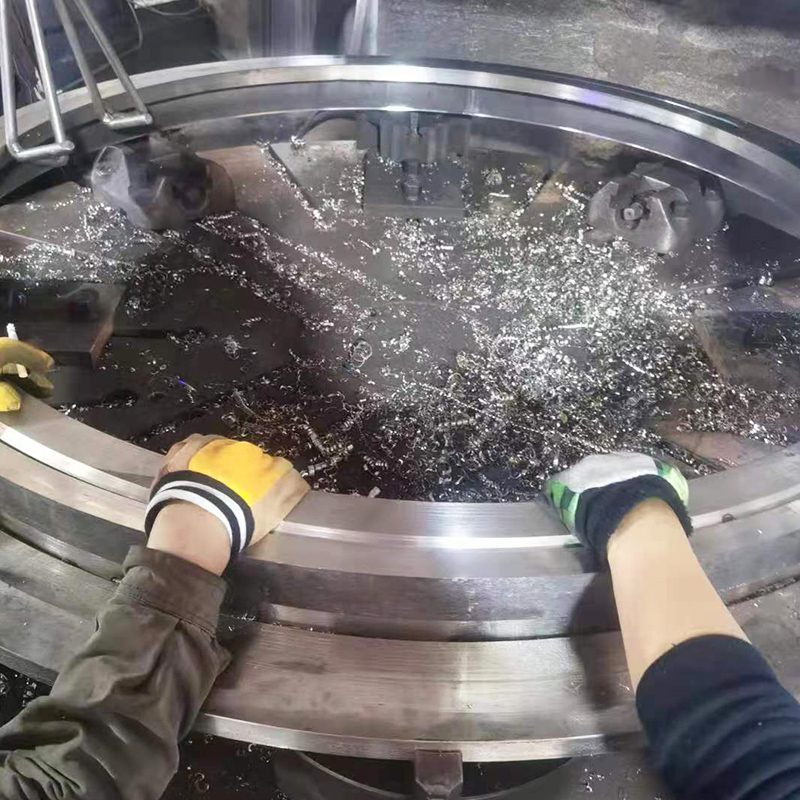

高压法兰对尺寸精度、加工质量及材料一致性要求较高。

采购时应重点关注以下内容：

• 原材料材质证明及炉号追溯；

• 锻造工艺是否符合相关标准；

• 密封面加工精度；

• 尺寸公差是否符合标准要求；

• 无损检测及压力试验记录。

对于出口项目，还应确认产品是否满足 ASTM、ASME、EN1092、DIN 或客户指定标准要求。

典型应用领域

高压不锈钢法兰广泛应用于：

• 石油天然气输送系统

• 化工及精细化工装置

• LNG项目

• 海洋工程

• 电站锅炉系统

• 制药及食品高洁净管路

• 压力容器及换热设备

这些行业通常对连接件的密封性能、耐腐蚀性能及长期运行稳定性提出严格要求，因此法兰选型需要结合设备整体设计，而非单独考虑单一参数。

对于高压工况而言，法兰不仅是管道连接件，更是保证系统安全运行的重要部件。合理选择压力等级、材质、结构形式和密封方案，并严格控制制造质量，能够有效降低泄漏风险，提高设备运行可靠性，延长整个管道系统的使用寿命。工程设计和采购过程中，应以实际工况和执行标准为依据，避免单纯以价格或规格作为选型标准，从而确保高压系统长期稳定、安全运行。
